Le Citroën Berlingo 3e génération a été produit en 2018, 2019, 2020, 2021, 2022, 2023 et 2024. Durant cette période, le modèle a subi un restylage. Dans cet article, vous trouverez une description des fusibles et relais du Citroën Berlingo 3, avec des schémas fonctionnels, leur emplacement et des exemples de réalisation en photo. Nous vous présentons notamment le fusible de l’allume-cigare.
La fonction des fusibles dans les blocs, ainsi que leur nombre, peuvent différer de celui présenté et dépendent de l’année de fabrication, du niveau d’équipement électrique et de la région d’alimentation de votre voiture.
Blocs dans la cabine
Bloc de fusibles
La boîte à fusibles principale est située sur le côté gauche en bas du tableau de bord.

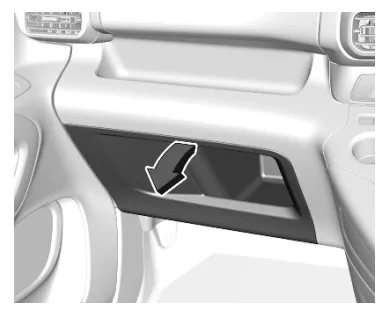

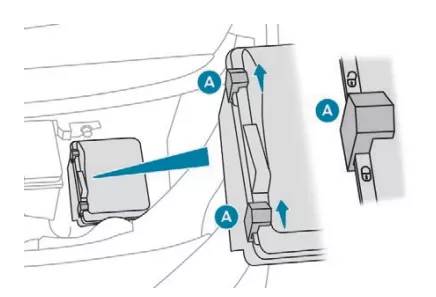

Dans les véhicules à conduite à droite, le couvercle de protection ou la boîte à gants doit être retiré pour y accéder.

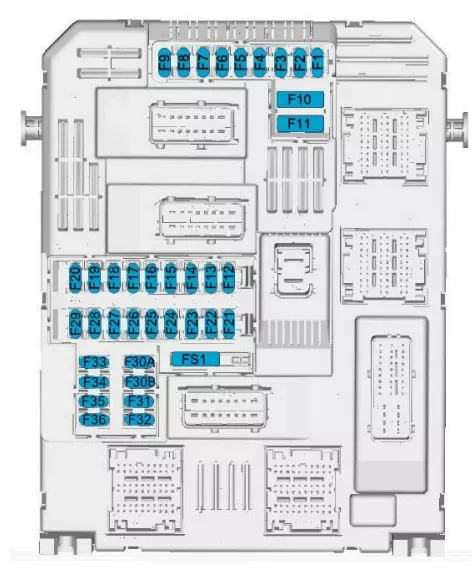

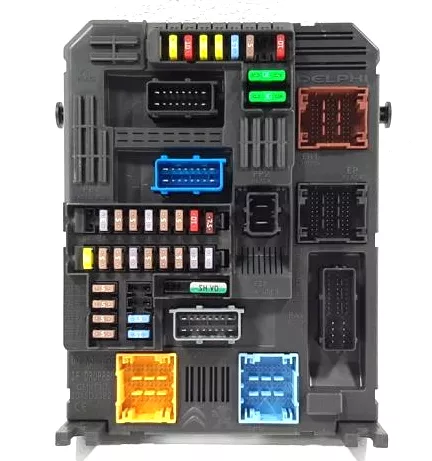

Le bloc de fusibles lui-même ressemblera à ceci.
| N° | Description |
|---|---|
| 1 | Recharge par induction, Rétroviseur intérieur / Direction assistée / Régulateur de vitesse sélectif / Radar / Système d’échappement diesel |
| 3 | Chargeur sans fil pour smartphone |
| 4 | Avertissement |
| 5 | Lave-glace (avant/arrière) |
| 6 | Lave-glace (avant/arrière) |
| 7 | Prise derrière USB |
| 8 | Essuie-glace arrière |
| 10 | Serrure de porte/serrure de porte arrière |
| 11 | Serrure de porte/serrure de porte arrière |
| 12 | Système d’arrêt-démarrage/module de connecteur de diagnostic/système de freinage |
| 13 | Système d’infodivertissement / Système de climatisation |
| 14 | Sirène d’alarme |
| 15 | Transmission automatique, combiné d’instruments, système de climatisation |
| 16 | Système d’arrêt-démarrage/système de freinage |
| 17 | Tableau de bord |
| 18 | Assistant de stationnement |
| 19 | Équipement électrique de la colonne de direction / Commandes au volant |
| 21 | Alarme antivol |
| 22 | Caméra / Capteur de pluie / Contrôle automatique de l’éclairage |
| 23 | Rappel de ceinture de sécurité, module de commande, Start Stop, prise de remorque |
| 24 | Écran tactile 7 pouces / Aide au stationnement avancée / Système de vision panoramique |
| 25 | Coussin d’air |
| 26 | Contrôle électronique de stabilité |
| 27 | Alarme / Chauffage de stationnement |
| 28 | Module OnStar ou BTA |
| 29 | Système d’infodivertissement |
| 32 | Prise allume-cigare / prise panneau avant |
| 34 | Rétroviseur intérieur / Aide au stationnement |
| 35 | Interrupteur d’éclairage/module de connecteur de diagnostic/régulation de climatisation |
| 36 | Appareils d’éclairage / USB |
Le fusible 32 est responsable du fonctionnement de l’allume-cigare.

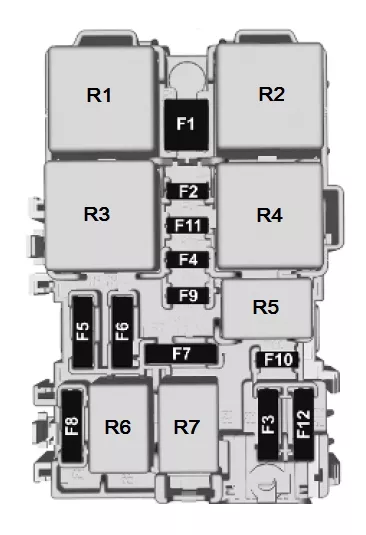

Bloc fusibles et relais

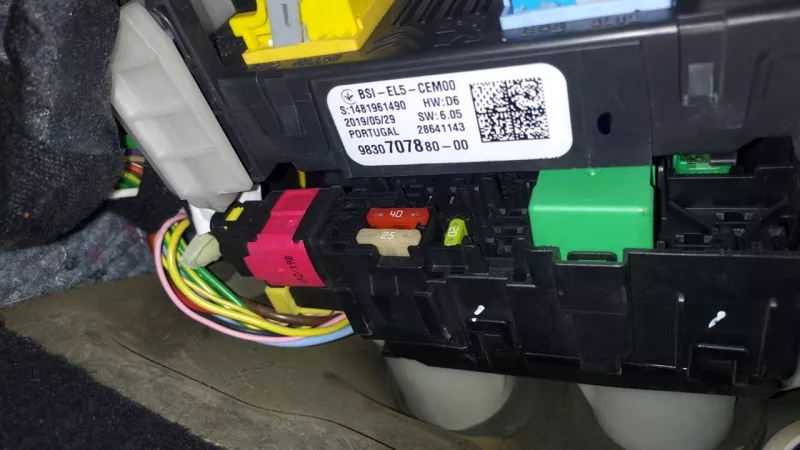

Ce bloc est situé derrière la boîte à fusibles principale.
| N° | Description |
|---|---|
| F1 | Chauffage/chauffage de lunette arrière |
| F2 | Rétroviseurs extérieurs chauffants |
| F3 | Vitres électriques – avant |
| F4 | Rétroviseurs latéraux rabattables / Rétroviseurs extérieurs réglables |
| F5 | Vitres électriques – arrière |
| F6 | Prise dans le coffre / Toit ouvrant |
| F7 | |
| F8 | Boîte à fusibles (côté droit du tableau de bord) |
| F9 | |
| F10 | Sièges chauffants |
| F11 | Fonction de massage du siège avant |
| F12 | Amplificateur Hi-Fi |
| Relais | |
| R01 | Relais de chauffage de siège |
| R02 | Relais de lève-vitre électrique |
| R03 | Relais de chauffage/chauffage de lunette arrière |
| R04 | – |
| R05 | – |
| R06 | – |
| R07 | – |
Des blocs sous le capot
Bloc fusibles et relais

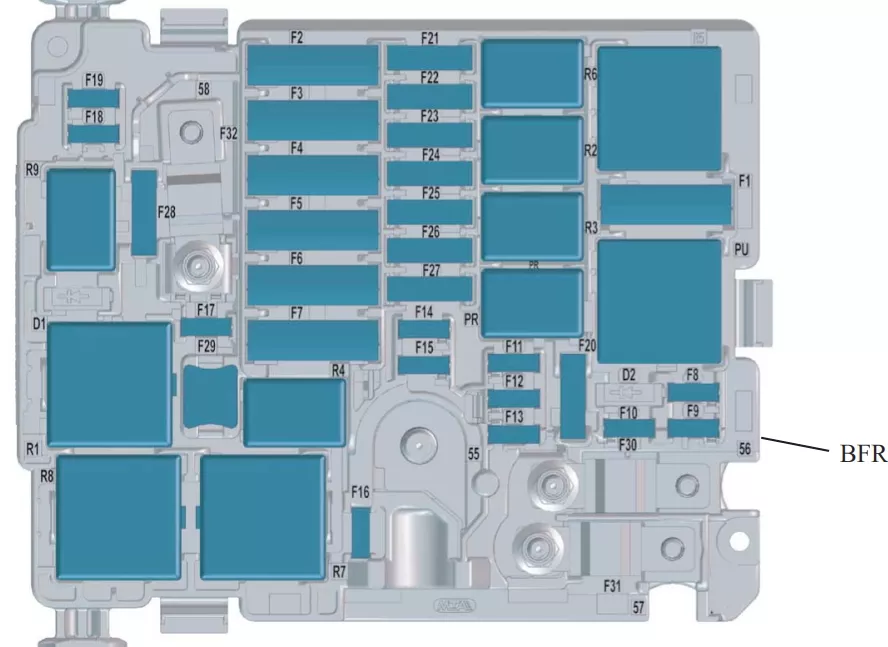

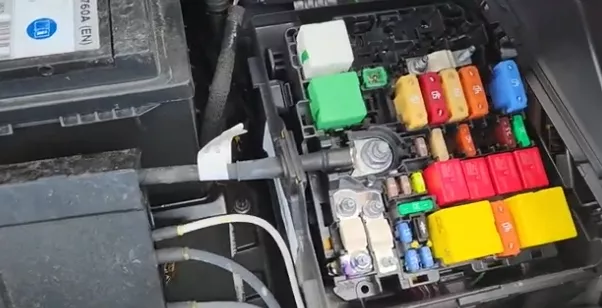

Dans le compartiment moteur, sous le capot, à gauche, à côté de la batterie, se trouve la boîte à fusibles et relais. Un exemple d’accès est illustré dans le schéma.
| N° | UN | Marquage |
|---|---|---|
| F1 | 40A | ventilateur de climatiseur |
| F2 | 60A | Ordinateur du système ABS/ESP |
| F3 | 80A | Boîte à fusibles de l’habitacle 3 |
| F4 | 30A | Ordinateur du système ABS/ESP |
| F5 | 50A | Unité de commutation intelligente (Clignotants droits, feux de position avant droits, feux de freinage droits, feux de recul gauches, feux antibrouillard droits.) Pare-brise chauffant 20A |
| F6 | 60A | Calculateur de ventilateur de refroidissement à deux vitesses (GMV) 20 A BVA AxN8 – Calculateur BVA Ax6III (thermique) |
| F7 | 70A | Unité de commutation intelligente |
| F8 | 15A | Pompe à carburant de contrôle moteur, Thermostat piloté – Électrovanne de pompe à huile (rinçage EC – Électrovanne électrique – Débitmètre d’air d’admission – Capteurs d’oxygène (EP6FADTX), Thermostat piloté – Commutation d’eau, Solénoïde électrique (pour EB2DT ou EP6FDT) l Pompe de surpression pilotée (pour DV6F ou DW10F) |
| F9 | 15A | Pompe de surpression pilotée (DW10F), vannes d’admission et de sortie v électrovannes – Thermostat piloté – Électrovanne de pompe à huile (rinçage EC) – Électrovanne électrique – Débitmètre d’air d’admission – Capteurs d’oxygène (EP6FADTX) Alimentation en eau Électrovanne électrique (EP6FDT) |
| F10 | 15A | Ordinateur moteur – Électrovanne de pompe de régulation de débit de carburant diesel – Électrovanne de régulation de pression du turbocompresseur (DV5R et DW10F) – Thermostat S (DV5R) – Réchauffeur de purge – Électrovannes de commande des soupapes d’admission et d’échappement (EP6FADTX) – Rinçage TS) |
| F11 | 20A | Ordinateur moteur |
| F12 | 5A | Appareils – Relais GMV – Istars – DMTC, refroidissement électrique par eau avec turbocompression (EB2ADTS et EP6FADTX), unité de service intelligente (EP6FADTX) |
| F13 | 5A | Unité de commutation intelligente |
| F14 | 5A | Unité de niveau de charge de la batterie |
| F15 | 20A | Chauffage électrique du pare-brise |
| F16 | 15A | Feux de brouillard 10A Feux de jour |
| F17 | 10A | Diagnostic du relais GMP BFRM – BSI1 – Calculateur moteur – Capteur Nox inférieur (injecteurs DV5R et DW10 (DV5R) |
| F18 | 10A | Phares droits feux de route |
| F19 | 10A | Phares gauches feux de route |
| F20 | 30A | Calculateur moteur l Pompe de gavage (pour ER6EDT) – bobines d’allumage (EB2ADTS et EP6FADTX) |
| F21 | 30A | Démarreur |
| F22 | 40A | Réserve – Taxi |
| F23 | 40A | Démarreur / Générateur |
| F24 | 40A | Boîte à fusibles dans l’habitacle 5 |
| F25 | 40A | Boîte à fusibles de l’habitacle 3 |
| F26 | 15/20A | Chauffage |
| F27 | 25A | Unité de commutation intelligente (Feu de croisement droit – Feux de recul droit – Feux antibrouillard gauche – Feux de position arrière gauche – Troisième feu stop.) |
| F28 | 30A | Alimentation de la pompe à urée et résistance de chauffage du tuyau d’urée (UCE ou DV5R) – Capteur Nox (DW10F) – Calculateur moteur (EP6FADTX) – (BlueInjection, AdBlue) |
| F29 | 40A | Essuie-glace |
| F30 | 80A | Unité de préchauffage |
| F31 | 80A | Unité de commutation et de protection |
| F32 | 80A | Direction assistée, Feu de croisement gauche – Clignotants fixes – Répétiteurs de clignotants latéraux – Clignotants gauches – Feux de position avant gauche et arrière droit – Feux de stop gauche – Feux de plaque d’immatriculation. |
| Relais | ||
| R1 | Calculateur de gestion moteur / Diesel Euro6 (alimentation module SCR) | |
| R2 | Compresseur de climatisation / Chauffage électrique de pare-brise | |
| R3 | Entrée / préparation thermique | |
| R4 | Feux de brouillard / feux de jour | |
| R5 | ventilateur de climatiseur | |
| R6 | Démarreur | |
| R7 | Essuie-glace avant | |
| R8 | Essuie-glace avant | |
| R9 | Phares | |
Unité de batterie
Un bloc de fusibles de grande capacité est fixé à la borne de la batterie.
| N° | UN | Rendez-vous |
|---|---|---|
| F1 | 60A | Unité de commande électrique pour moteur de ventilateur à deux vitesses |
| F2 | 100A | Bloc de fusibles |
| F3 | 80A | Direction assistée |
| F4 | 80A | Boîte à fusibles dans l’habitacle |
| F5 | 80A | Boîte à fusibles dans l’habitacle |
Fusibles et relais Citroën Berlingo 3. Schéma des fusibles Citroën Berlingo 3.
