Fusibles et relais Citroën C4. Schéma de fusibles Citroën C4.

La première génération de Citroën C4 a été produite en 2004, 2005, 2006, 2007, 2008, 2009 et 2010, en différentes versions : berline, Picasso, etc. Après la mise à jour, la deuxième génération a été produite en 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 et jusqu’à aujourd’hui. Nous examinerons les fusibles de la Citroën C4 avec une description détaillée de chaque bloc et de son emplacement.

Selon la configuration et l’année de fabrication, plusieurs options de conception de bloc et de placement de relais sont possibles.

Blocs de fusibles sous le capot

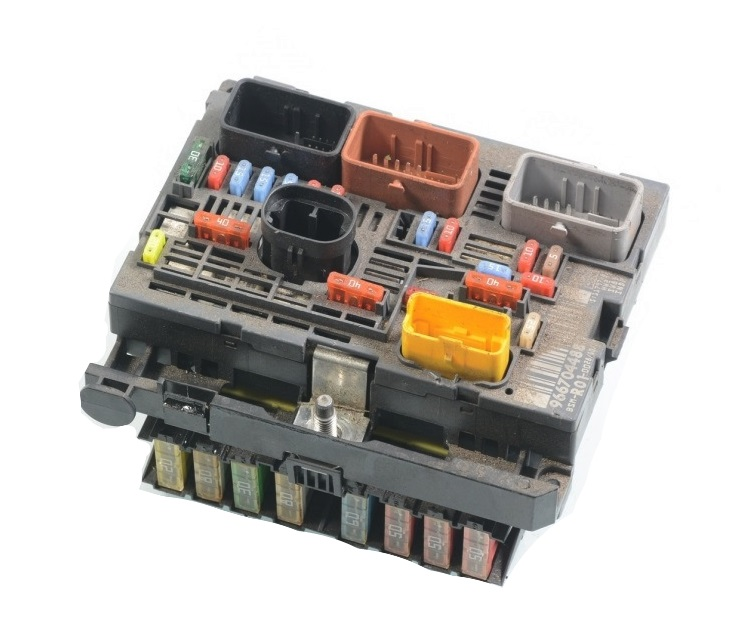

Unité principale avec fusibles

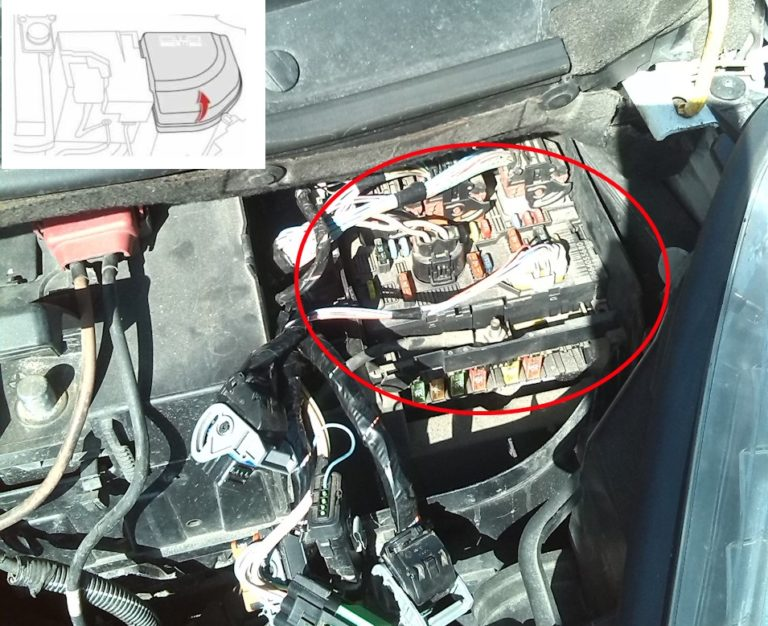

Situé à côté de la batterie. Pour accéder au boîtier à fusibles dans le compartiment moteur, détachez et retirez le couvercle de protection.

Option 1

Description

• F1 15A Calculateur de contrôle moteur – Unité de protection et de distribution d’alimentation
• F2 5A Unité de contrôle du groupe de ventilation électrique
• Ordinateur de contrôle moteur F3 5A
• Ordinateur de contrôle moteur F5 15A
• F6 20A Ordinateur de contrôle moteur – pompe à carburant avec capteur de niveau de carburant
• Ordinateur de contrôle moteur F7 10A
• Ordinateur de contrôle moteur F8 10A
• Contacteur de protection du régulateur de vitesse F10 5A – calculateur de transmission automatique
• F11 15A Phare gauche – phare droit – ioniseur
• Compresseur de climatisation F14 25A
• F15 5A Mécanisme de pompe de direction assistée
• F17 10A Rétroviseur intérieur électrochrome – carte de commande de lève-vitre électrique de porte conducteur/rétroviseur extérieur
• F19 30A Essuie-glace basse/haute vitesse
• Pompe de lave-glace F20 15A
• Pompe lave-phares F21 20A
• F22 15A Signal sonore
• F23 15A Phare droit
• F24 15A Phare gauche
• Compresseur de climatisation F26 10A
• Démarreur F29 30A

Les fusibles suivants sont situés séparément (sur la partie inférieure de l’appareil) :

F10 5A Groupe de commande de transmission automatique
F11 5A Relais de verrouillage de changement de vitesse
F12 15A Ordinateur de transmission automatique

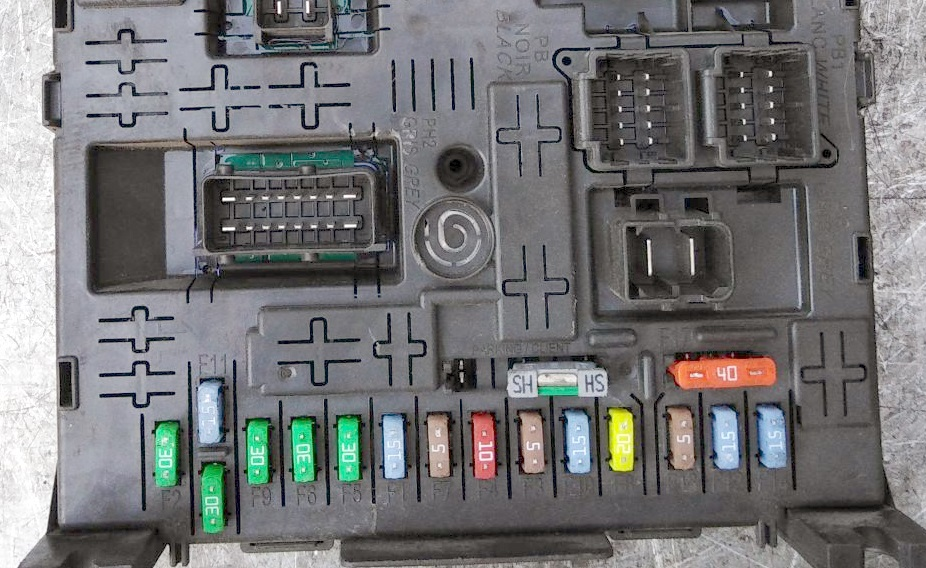

Option 2

Marquage

1. 20 A Contrôle du moteur, ventilateur de refroidissement du moteur
2. 15 A Signal sonore
3. 10 A Lave-glaces de pare-brise et de lunette arrière
4. Phare Omivac 20 A
5. Pompe à essence 15 A
6. Transmission automatique 10 A, lampes au xénon, phares réglables, électrovanne de pompage d’adsorbeur
7. 10 A Calculateurs ABS/ESP, direction assistée
8. Démarreur 25 A
9. 10 A Unité de chauffage auxiliaire (moteur diesel), capteur de niveau de liquide de refroidissement
10. Électrovanne moteur 30 A, capteur d’eau dans le carburant, calculateur moteur, injecteurs, bobine d’allumage, sonde lambda, électrovanne de purge d’adsorbeur (véhicules avec moteurs 1.4i 16V et 1.6i 16V)
11. Ventilateur soufflant 40 A, climatisation
12. Essuie-glace avant 30 A
13. Bloc BSI 40 A
14. Non utilisé
15. 10 A Phare de route droit
16. 10 A Feu de route gauche
17. 15 A Feu de croisement gauche
18. 15 A Feu de croisement droit
19. Calculateur de moteur 15 A (véhicules équipés de moteurs 1.4i 16V et 1.6i 16V)
20. Électrovannes moteur 10 A
21. Relais de ventilateur électrique du système de refroidissement du moteur 5 A, système de distribution à calage variable

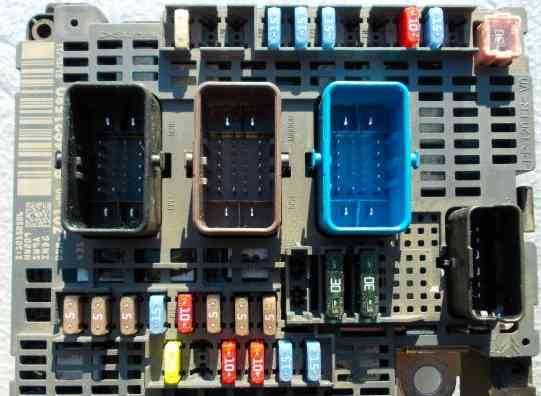

Option 3

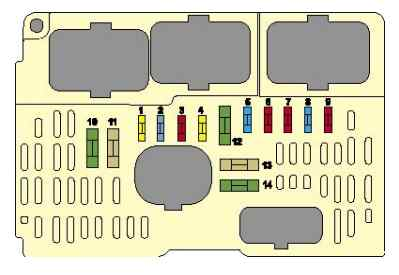

Schème

Transcription

1. (20A) (Unité de commande du moteur – Groupe de ventilateurs du moteur).
2. (15A)(Bip).
3. (10A) (Lave-glaces avant et arrière).
4. (20A (Lave-phares).
5. (15A) (Pompe à carburant).
6. (10A) (Boîte automatique – Xénon – Phares réglables – Électrovanne de nettoyage d’amortisseur (moteur 2.0).
7. (10A) (Calculateurs ABS/ESP – Direction assistée).
8. (20A)(Démarreur).
9. (10A) (Boîtier de commande de chauffage supplémentaire (diesel) – Contacteur de niveau de liquide de refroidissement).
10. (30A) (Electrovanne moteur – Capteur d’eau dans le gasoil – Calculateur moteur – Injecteurs – Bobine d’allumage – Capteur d’oxygène – Electrovanne de purge d’absorbeur (moteurs 1.4 et 1.6).
11. (40A)(Ventilateur – Climatiseur).
12. (30A) (essuie-glace avant).
13. (40A) (Unité de commutation intelligente).
14. (30A) (Compresseur d’air (sur moteur 2.0)).

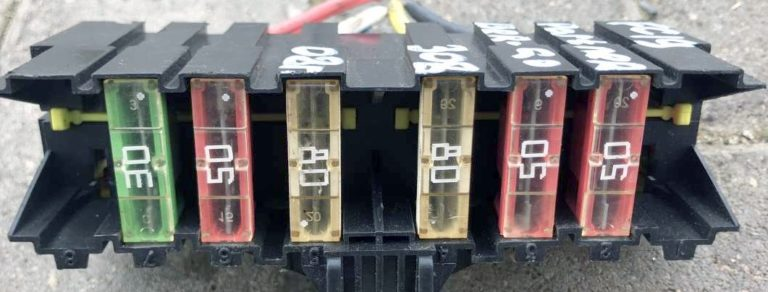

Fusibles Maxi

Ces fusibles sont réalisés sous forme d’inserts fusibles et sont situés dans la partie inférieure du bloc.

MF1 30 A / 50 A Motoventilateur du circuit de refroidissement moteur
MF2 30 A Alimentation pompe ABS/ESP
MF3 50 A Calculateur ABS/ESP
MF4 80 A Boîtier BSI
MF5 80 A Boîtier BSI
MF6 10 A Boîte à fusibles habitacle
MF7 20 A Alimentation additif gasoil
MF8 Non utilisé

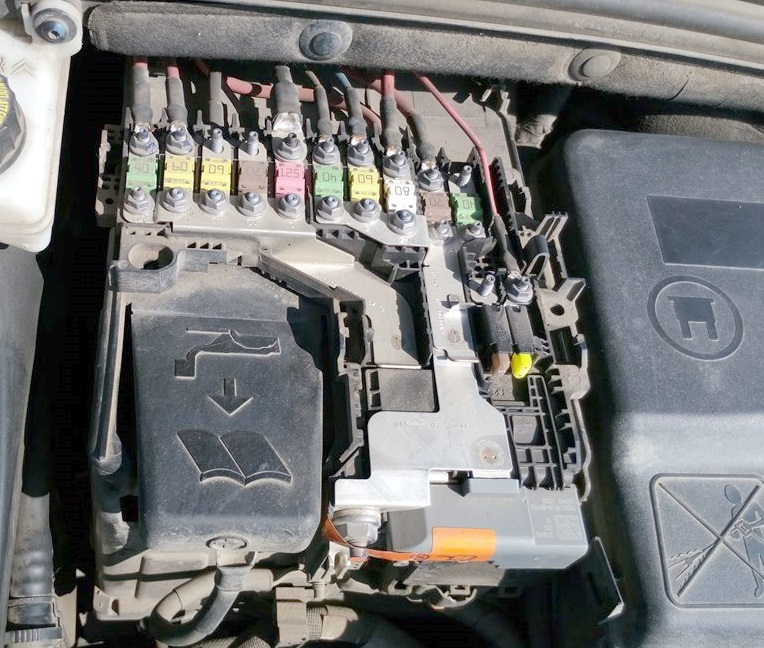

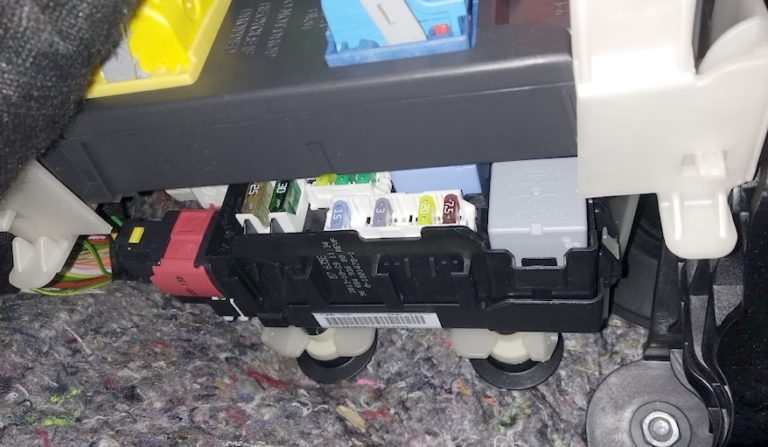

Fusibles sur la batterie

Photo – exemple d’exécution

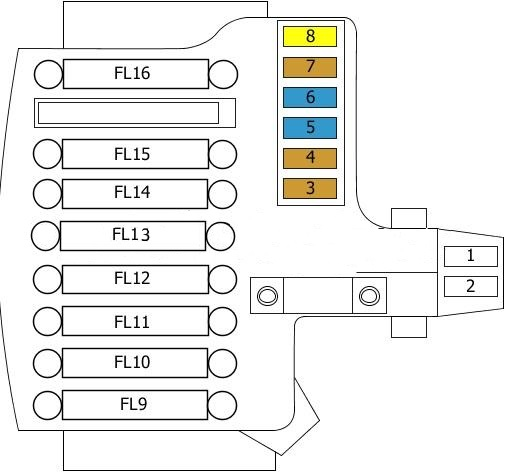

Description

1	–
2	–
3	(5A) Capteur d’état de la batterie
4	(5A) Calculateur de boîte de vitesses électronique
5	Connecteur de diagnostic (DLC) (5A/15A)
6	(15A) Calculateur de boîte de vitesses électronique
7	(5A) Unité de contrôle ABS ESP
8	(20A) Prise arrière 12V
FL9	Fusibles (60A) sur BSI (module de distribution d’énergie intelligent)
FL10	(80A) Direction assistée
FL11	(30A) Calculateur de boîte de vitesses électronique
FL12	(60A) Moteur du ventilateur du système de refroidissement
FL13	Fusibles (60A) sur BSI (module de distribution d’énergie intelligent)
FL14	(70A) Bougies de préchauffage
FL15	(100A) Unité de protection de relais 3
FL16	–

Option 2

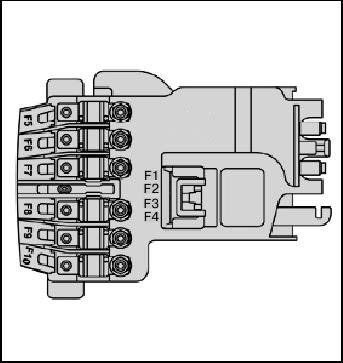

Schéma fonctionnel

Rendez-vous

• F1 Non utilisé
• F2 30 A Transmission (manuelle ou automatique à commande électronique)
• F3 Non utilisé
• F4 Non utilisé
• F5 80 A Pompe de direction assistée
• F6 70 A Unité de chauffage (moteur diesel)
• Unité de protection et de commutation F7 100 A
• F8 Non utilisé
• F9 30 A Ensemble de pompe électrique de transmission manuelle à commande électronique
• Moteur électrique F10 30 A système Valvetronic

Fusibles dans l’habitacle de la Citroën C4

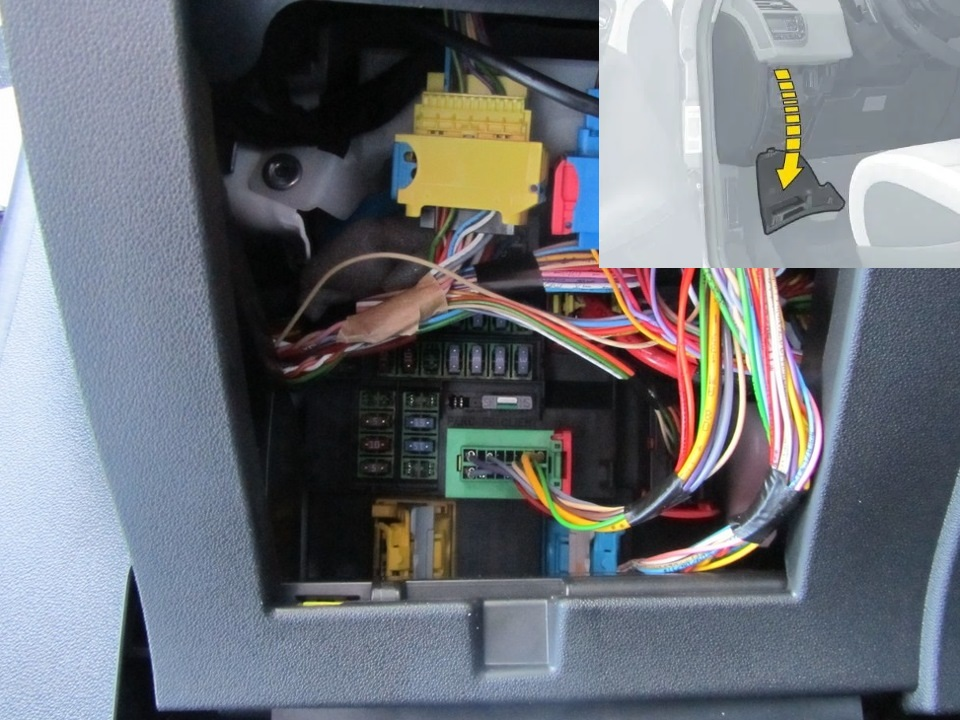

Ils sont situés à gauche du conducteur, sous le tableau de bord. Leur accès est fermé par un cache décoratif. Pour ouvrir ce cache, il suffit de déverrouiller les loquets en tirant sur sa partie supérieure, puis de retirer le cache en tournant les deux boulons d’un quart de tour et de replier le bloc. Au dos du cadre se trouve une pince spéciale permettant de démonter facilement les fusibles.

Option 1

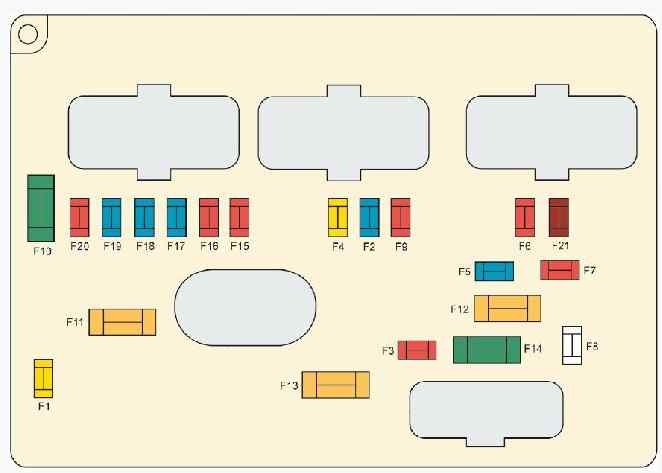

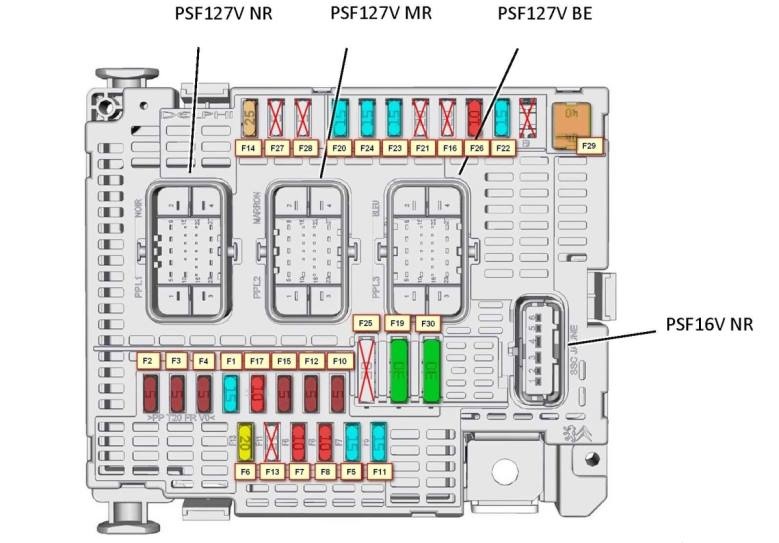

Schéma fonctionnel

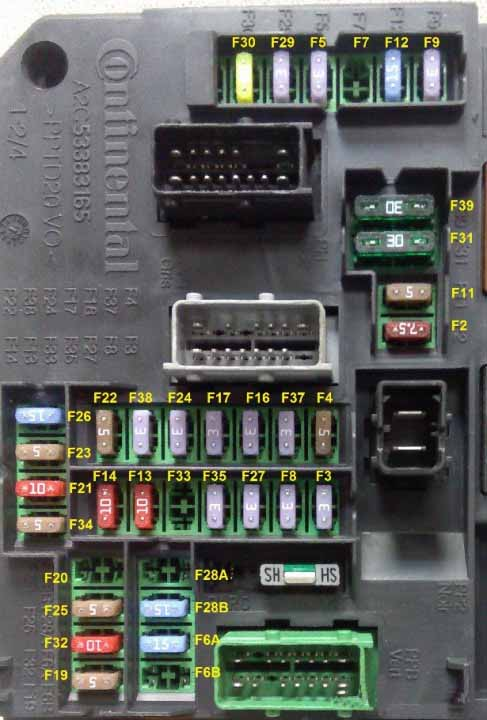

Désignations des fusibles

F2 7,5A Connecteur de diagnostic.
F3 3A Dispositif antivol ou bouton START/STOP.
F4 5A Lecteur de clé à distance.
F5 3A Clé à distance.
F6A-F6B 15A Écran tactile, systèmes audio et de navigation, lecteur CD, USB et connecteurs supplémentaires.
F7 15A Unité électronique d’aide au démarrage mains libres.
F8 3A Sirène d’alarme, processeur d’alarme.
F9 3A Unité de commutateurs au volant.
F11 5A Calculateur de contrôle de stabilité, unité de commutation commune d’alarme, dispositif de numérisation de clé électronique.
F12 15A Contacteur de pédale de frein double.
F13 10A Allume-cigare avant.
F14 10A Allume-cigare arrière.
F16 3A Feux individuels, éclairage de la boîte à gants.
F17 3A Éclairage du pare-soleil, feux individuels.
F19 5A Tableau de bord.
F20 5A Sélecteur de vitesses de transmission manuelle à commande électronique.
F21 10A Commande de radio et de climatisation.
F22 5A Écrans, capteurs de stationnement.
F23 5A Module de fusibles compartiment moteur.
F24 3A Capteur de pluie et de luminosité.
F25 15A Unité airbag et tendeur pyrotechnique.
F26 15A
F27 3A Contacteur de double pédale de frein.
F28A-F28B 15A Radio, autoradio (en option).
F29 3A Commutateur de colonne de direction.
F30 20A Essuie-glace arrière.
F31 30A Verrouillage centralisé, moteurs de verrouillage extérieur et intérieur avant et arrière.
F32 10A Alimentation pour caméra de recul (C4L Chine). (Sortie 16 V NE 13 broches), amplificateur audio.
F33 3A Mémoire siège conducteur.
F34 5A Relais de direction assistée.
F35 3A
F37 3A Commande d’essuie-glace/rétroviseur conducteur – rétroviseur intérieur électrochrome.
F38 3A Commutateur de réglage de la portée des phares – rétroviseur électrochrome.
F39 30A

Les fusibles 13 et 14 sont responsables de l’allume-cigare.

Option 2

Transcription

• F1(15A) Essuie-glace arrière.
• F2(30A) Verrouillage centralisé – Verrouillage à pêne dormant.
• F3(5A) Airbags et prétensionneurs.
• F4(10A) Circuit de diagnostic – Contacteur de feux stop – Rétroviseur électrochrome – Programme de stabilité électronique (ESP) – Capteur de niveau d’eau – Additifs pour carburant diesel – Contacteur de pédale d’embrayage (ESP, régulateur et limiteur de vitesse).
• F5(30A) Vitres avant – Rétroviseurs chauffants et à commande électrique.
• F6(30A) Vitres arrière.
• F7(5A) Éclairage intérieur.
• Autoradio F8(20A) – NaviDrive – Commandes au volant – Afficheur – Alarme antivol – Prise 12V avant – Connecteur remorque – Module auto-école.
• F9(30A) Allume-cigare – Prise arrière 12V.
• F10(15A) Capteurs de pression des pneus – BVA – Contacteur STOP.
• F11(15A) Antivol de direction – Connecteur de diagnostic – Filtre à particules diesel.
• F12(15A) Réglage électrique du siège – Signal d’avertissement en cas de franchissement involontaire de la ligne de marquage – Capteurs de stationnement.
• F13(5A) Capteur de pluie – Capteur de lumière – Transmission manuelle à commande électronique – Unité de contrôle du moteur.
• F14(15A) Climatisation – Tableau de bord – Compte-tours – Airbags et prétensionneurs – Connecteur remorque – Téléphone Bluetooth.
• F15(30A) Verrouillage centralisé – Verrouillage à pêne dormant.
• F16(SHUNT)( – ).

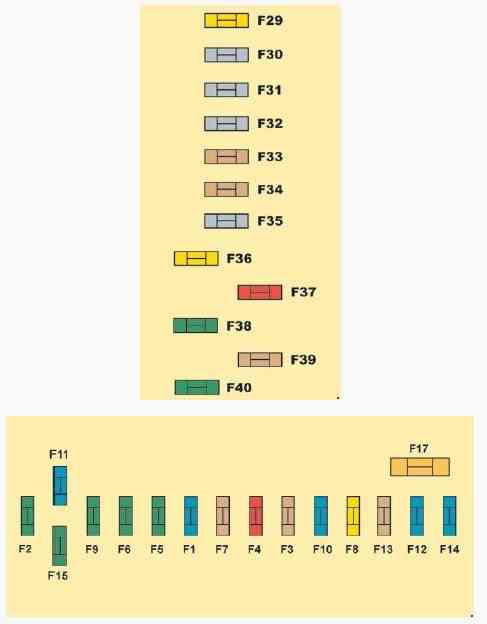

• F17(40A) Chauffage de lunette arrière.
• F29(20A) Chauffage de siège.
• F33(4A) Système d’aide au stationnement, activation automatique des essuie-glaces et de l’éclairage.
• Amplificateur Hi-fi F36 (20A).
• F37 (10A) Climatisation.
• F38 (30A) Siège conducteur à entraînement électrique.
• F39 (5A) Trappe de remplissage.
• F40 (30A) Siège passager électrique, toit panoramique.

Les fusibles numéro 8 et 9 sont responsables de l’allume-cigare.

Bloc relais et fusibles – BFH3

Situé juste en dessous du principal.

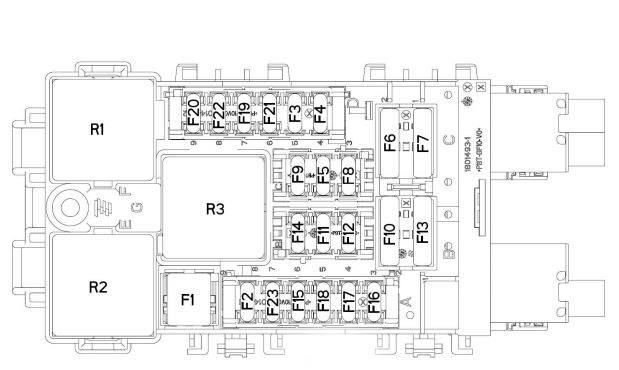

Éléments de bloc

F3	Boîte à fusibles 15A en cabine 5 pour version taxi
F4	Prise 15A 12V pour équipement multimédia
F5	Moteurs de lève-vitre arrière 30A
F6	Moteurs électriques 30A pour lève-vitres avant
F7	Sièges chauffants 2A
F8	Ventilateur de climatiseur 20A
F9	Couvercle de coffre électrique 30A
F10	Bobine de ceinture de sécurité gauche 40A
F11	Boîtier de commutation de remorque 5A
F12	Dispositif d’alimentation et de massage pour siège conducteur 30 A
F13	Bobine de ceinture de sécurité droite 40A
F14	Remplacement de poignée 30A – alimentation siège passager – appareils de massage siège
F15	Entraînement électrique 25A pour le store de toit ouvrant
F16	Carte de commande multiplexée 5A pour lève-vitre électrique/rétroviseur extérieur de porte conducteur
F17	Unité d’éclairage et de mémoire 10A pour rétroviseurs extérieurs
F18	Amplificateur audio 25A
F19	non utilisé
F20	Couvercle de coffre électrique 7,5 A
F21	Unité d’accès et de démarrage « mains libres » 3A
F2	Rétroviseurs chauffants électriquement 7,5 A
F22	Prise 20A 230V
F23	non utilisé
R1	prise 230 V
R2	connecteur 12 V
R3	non utilisé
F1	Chauffage de lunette arrière 40A

Des éléments de relais et de fusibles individuels peuvent être installés à l’extérieur de ces blocs et sont situés à côté de leur dispositif de protection (par exemple, relais de ventilateur de refroidissement, etc.).
