Le monospace Citroën Spacetourer est apparu sur le marché en 2016 et a remplacé le modèle C8, aujourd’hui obsolète. Il est toujours en production. Cet article décrit les blocs-fusibles et relais du Citroën Space Tourer, avec leurs schémas fonctionnels et leur emplacement.

Blocs dans la cabine

Unité principale

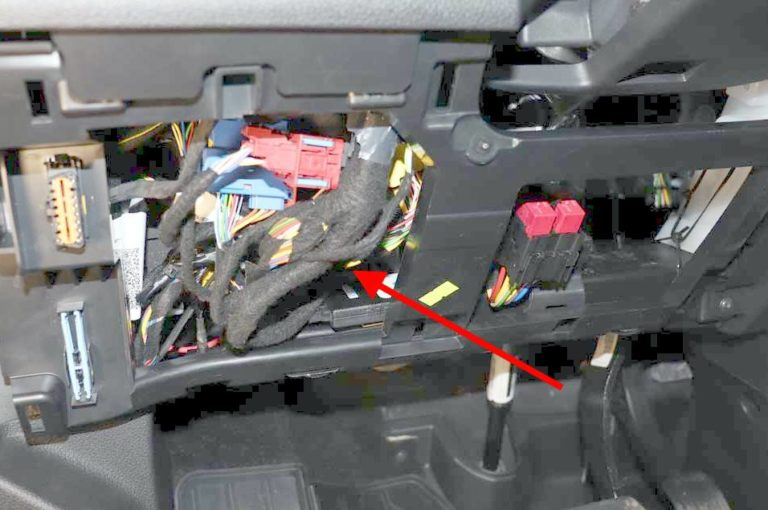

Situé dans le tableau de bord derrière un couvercle de protection et un tas de fils.

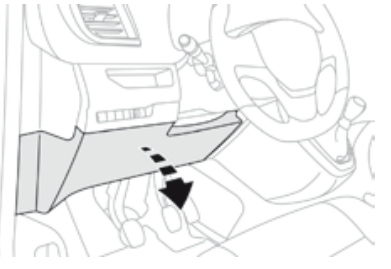

Exemple d’accès au bloc cabine.

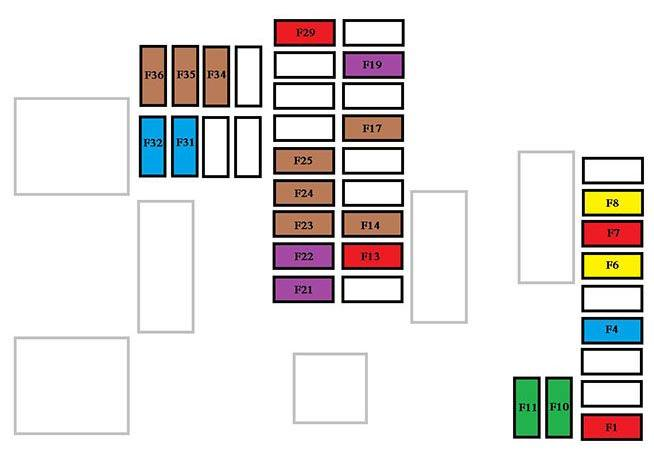

Version 1 (Éco)

Schème

Description

F1 10 Direction assistée électrique, contacteur de pédale d’embrayage.
F4 15 Klaxon.
F5 20 Pompe d’essuie-glace avant et arrière.
F6 20 Pompe d’essuie-glace avant et arrière.
F7 10 Prise 12 V arrière.
F8 20 Essuie-glace arrière simple ou double.
F10/F11 30 Serrures intérieures, extérieures, avant et arrière.
F13 10 Panneau de climatisation avant, panneau radio, levier de vitesses, affichage tête haute.
F14 5 Alarme de sécurité, appels d’urgence et d’assistance technique.
F17 5 Tableau de bord.
F19 3 Combiné de commandes au volant.
F21 3 Système de clé à distance ou système antivol.
F22 3 Capteur de pluie et de luminosité, caméra vidéo multifonction.
F23 5 Rappel de ceinture de sécurité.
F24 5 Écran tactile, caméra de recul et aide au stationnement.
F25 5 Airbags.
F29 20 Autoradio, écran tactile, lecteur CD, navigation.
F31 15 Autoradio (+ batterie).
F32 15 Prise 12 V avant.
F34 5 Système de surveillance des angles morts, réglage électronique des rétroviseurs extérieurs.
F35 5 Gicleurs chauffants, réglage de la portée des phares.
F36 5 Chargeur de lampe portative, feu arrière.

Si l’allume-cigare ne fonctionne pas, vérifiez respectivement les fusibles numéro 7 et 32.

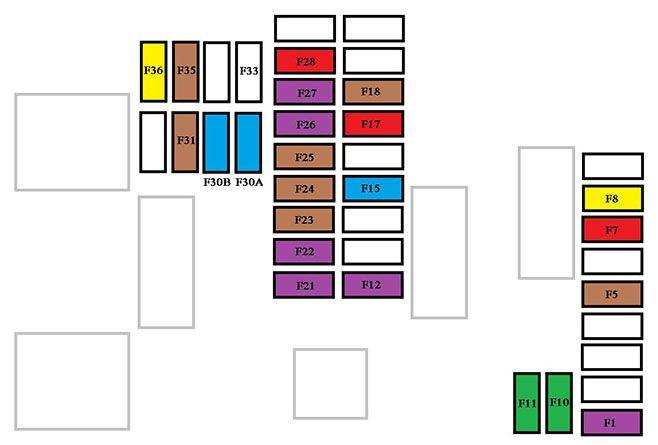

Version 2 (complète)

Schème

Désignation de l’élément

  • F1 3 Système de clé à distance ou système antivol.
  • F5 5 Écran tactile, caméra de recul et système d’aide au stationnement.
  • F7 10 Panneau arrière du climatiseur, amplificateur Hi-Fi.
  • F8 20 Essuie-glace arrière, simple ou double.
  • F10/F11 30 Serrures intérieures, extérieures, avant et arrière.
  • F12 3 Alarme de sécurité.
  • Prise F17 10 12 V à l’arrière.
  • F18 5 Appels d’urgence et d’assistance technique.
  • F21 3 Chargement de la lampe portable, abat-jour arrière.
  • F22 3 Éclairage de boîte à gants, feux arrière.
  • F23 5 Système de surveillance des angles morts, réglage électronique des rétroviseurs extérieurs.
  • F24 5 Groupe de commutateurs au volant.
  • F25 5 Réglage de la portée des phares.
  • F26 3 Témoin d’avertissement de ceinture de sécurité.
  • F27 3 Capteur de pluie et de lumière, caméra vidéo multifonction.
  • F28 10 Façade de climatiseur, façade d’autoradio, levier de vitesse, affichage tête haute.
  • Autoradio F30A ou B 15 (+ batterie).
  • F31 5 Airbags.
  • F33 15 Prise 12 V avant.
  • F35 5 Tableau de bord.
  • F36 20 Autoradio, écran tactile, lecteur CD, navigateur.

Dans ce cas, si l’allume cigare ne fonctionne pas, vérifiez les fusibles 13 et 33.

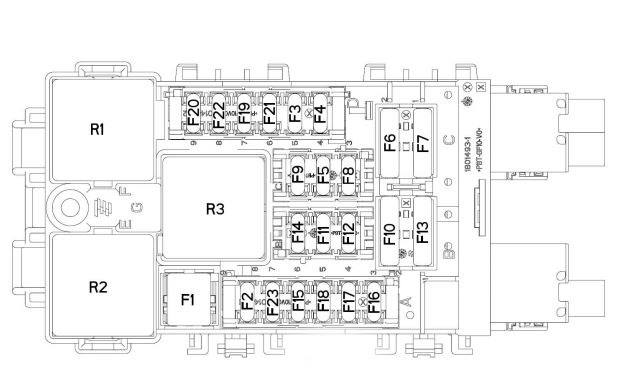

Unité supplémentaire

Se monte sous l’unité principale.

Exemple d’exécution

Transcription

F3Boîte à fusibles 15A en cabine 5 pour version taxi
F4Prise 15A 12V pour équipement multimédia
F5Moteurs de lève-vitre arrière 30A
F6Moteurs électriques 30A pour lève-vitres avant
F7Sièges chauffants 2A
F8Ventilateur de climatiseur 20A
F9Couvercle de coffre électrique 30A
F10Bobine de ceinture de sécurité gauche 40A
F11Boîtier de commutation de remorque 5A
F12Dispositif d’alimentation et de massage pour siège conducteur 30 A
F13Bobine de ceinture de sécurité droite 40A
F14Remplacement de poignée 30A – alimentation siège passager – appareils de massage siège
F15Entraînement électrique 25A pour le store de toit ouvrant
F16Carte de commande multiplexée 5A pour lève-vitre électrique/rétroviseur extérieur de porte conducteur
F17Unité d’éclairage et de mémoire 10A pour rétroviseurs extérieurs
F18Amplificateur audio 25A
F19non utilisé
F20Couvercle de coffre électrique 7,5 A
F21Unité d’accès et de démarrage « mains libres » 3A
F2Rétroviseurs chauffants électriquement 7,5 A
F22Prise 20A 230V
F23non utilisé
R1prise 230 V
R2connecteur 12 V
R3non utilisé
F1Chauffage de lunette arrière 40A

Les fusibles listés ici peuvent différer de ceux de votre véhicule et dépendent de sa configuration et de son année de fabrication. Les relais sont également installés séparément.

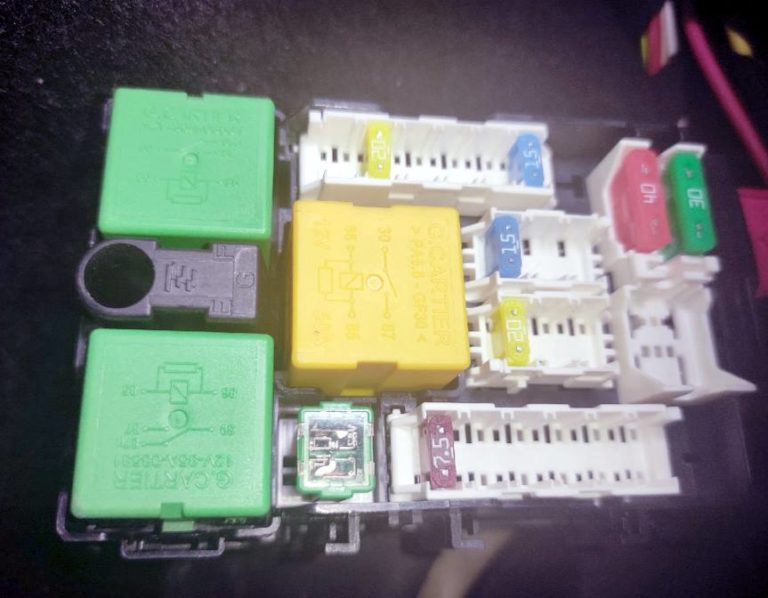

Boîte à fusibles sous le capot

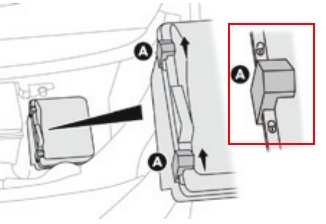

Il est situé près de la batterie. Le couvercle est maintenu par les loquets marqués « A ».

Objectif des fusibles

  • F12 5A Jets chauffants.
  • F14 25A Pompe d’essuie-glace avant et arrière.
  • F15 5A Détecteur radar avant du système de freinage automatique. Direction assistée électrique.
  • Unité de commutation intelligente F17 10A.
  • Moteur d’essuie-glace F19 30A.
  • F20 15A Pompe lave glace avant et arrière.
  • Pompe lave-phares F21 20A.
  • F22 15A Signal sonore.
  • F23 15A Phare de route droit.
  • F24 15A Phare de route gauche.
