Citroen DS7 Crossback był produkowany w latach 2017, 2018, 2019, 2020, 2021, 2022, 2023 i 2024. W tym czasie model przeszedł lifting. W tym artykule znajdziesz opis bezpieczników i przekaźników Citroena DS7 Crossback wraz ze schematami bloków bezpieczników, ich lokalizacją oraz przykładowymi zdjęciami wykonania. Zwróćmy uwagę na bezpiecznik zapalniczki.
Przeznaczenie bezpieczników w blokach, jak również ich liczba, mogą różnić się od przedstawionych i zależą od roku produkcji, poziomu wyposażenia elektrycznego oraz regionu, w którym sprzedawany jest Twój samochód.
Bloki w kabinie
Jednostka główna

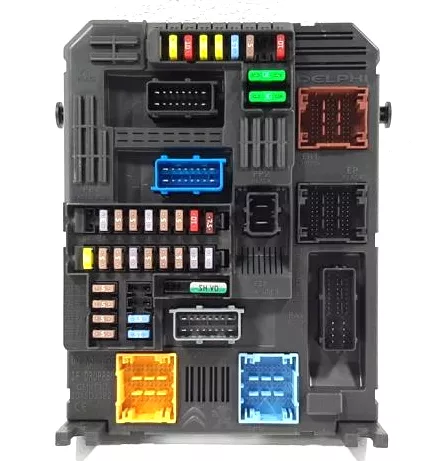

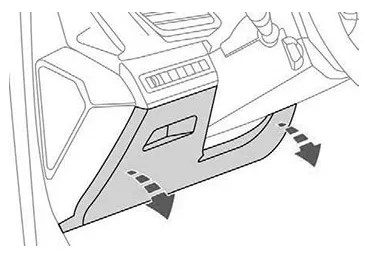

Główna skrzynka bezpieczników znajduje się po lewej stronie, u dołu deski rozdzielczej.
| Numer | Opis |
|---|---|
| 1 | Elektrochromatyczne lusterko wsteczne, tylna szyba przeciwmgielna, filtr cząstek stałych, czujniki parkowania, wspomaganie kierownicy, instalacja LPG, przełącznik pedału sprzęgła, regulacja lusterek zewnętrznych. |
| 3 | Moduł sterujący położeniem przyczepy |
| 4 | Ostrzeżenie |
| 5 | Spryskiwacz szyby przedniej (przód/tył) |
| 6 | Spryskiwacz szyby przedniej (przód/tył) |
| 7 | Gniazdo tylne / USB |
| 8 | Tylna wycieraczka |
| 10 | Zamek drzwi/zamek tylnych drzwi |
| 11 | Zamek drzwi/zamek tylnych drzwi |
| 12 | Moduł systemu Stop-Start/złącza diagnostycznego/układu hamulcowego |
| 13 | System informacyjno-rozrywkowy / System klimatyzacji |
| 14 | Syrena alarmowa |
| 15 | System kontroli klimatu |
| 16 | Automatyczna dźwignia zmiany biegów, przełącznik pedału hamulca, system Stop & Start. |
| 17 | Panel instrumentów |
| 18 | Zasilanie przyczepy |
| 19 | Wyposażenie elektryczne kolumny kierownicy / Sterowanie na kierownicy |
| 21 | START/STOP |
| 22 | Kamera/Czujnik deszczu/Automatyczne sterowanie oświetleniem |
| 23 | Przypomnienie o pasach bezpieczeństwa |
| 24 | Automatyczna skrzynia biegów / Zaawansowany system wspomagania parkowania / System widoczności dookoła |
| 25 | Poduszka powietrzna |
| 26 | Elektroniczna kontrola stabilności |
| 27 | alarmy |
| 28 | Alarm (syrena), dodatkowy odbiornik zdalnego sterowania ogrzewaniem/wentylacją |
| 29 | System informacyjno-rozrywkowy |
| 31 | Gniazdo zapalniczki/panelu przedniego |
| 32 | Gniazdo zapalniczki/panelu przedniego |
| 34 | Podgrzewana tylna szyba / Podgrzewana przednia szyba / Ładowanie bezprzewodowe |
| 35 | Moduł złącza przełącznika światła/diagnostycznego |
| 36 | Oprawy oświetleniowe |
Bezpiecznik nr 32 odpowiada za działanie zapalniczki.
Dodatkowa jednostka

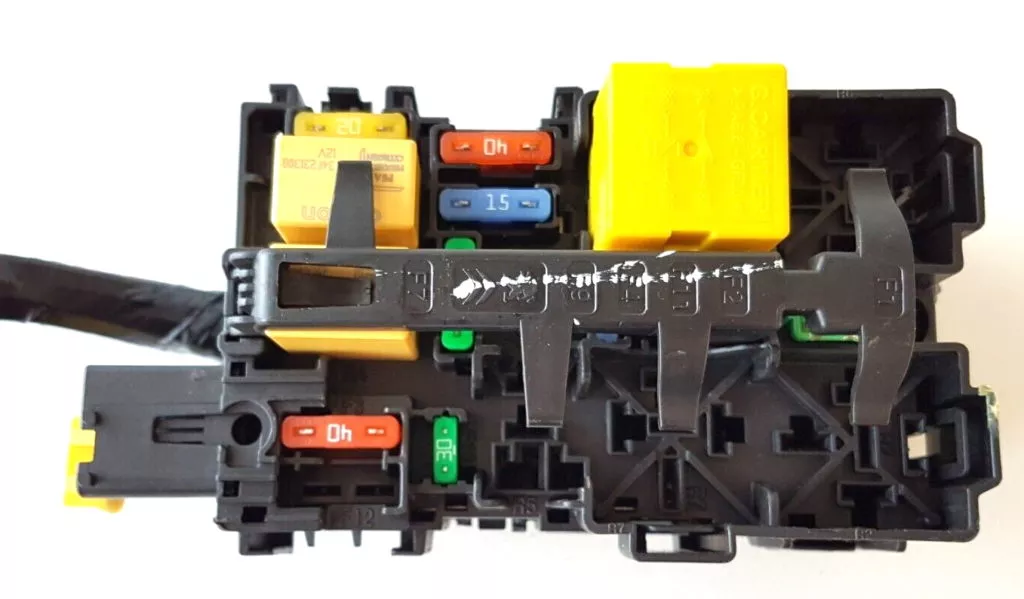

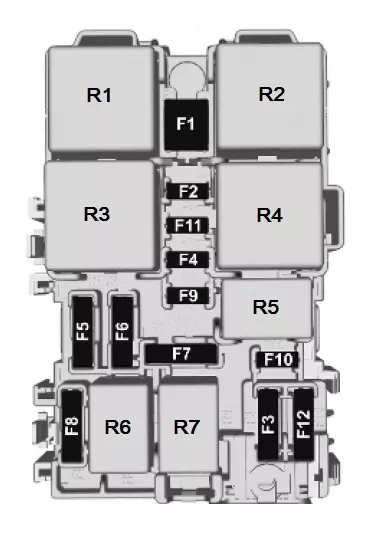

Dodatkowy blok bezpieczników można zamontować obok bloku głównego.

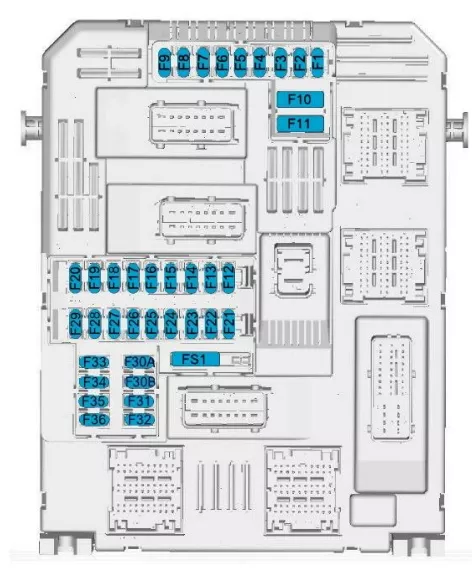

| Numer | A | Cechowanie |
|---|---|---|
| F1 | 40A | Ogrzewanie/ogrzewanie tylnej szyby |
| F2 | 10A | Podgrzewane lusterka zewnętrzne boczne |
| F3 | 30A | Elektryczne szyby – przód |
| F4 | 10/15A | Składanie lusterek bocznych / Regulacja lusterek zewnętrznych |
| F5 | 30A | Elektryczne szyby – tylne |
| F6 | Gniazdo w bagażniku | |
| F7 | Ogrzewanie siedzeń | |
| F8 | Wzmacniacz audio | |
| F9 | – | |
| F10 | Dach panoramiczny | |
| F11 | 20A | Funkcja masażu przedniego fotela |
| F12 | Łukasz | |
| Przekaźnik | ||
| R01 | Przekaźnik ogrzewania siedzenia | |
| R02 | Przekaźnik szyb elektrycznych | |
| R03 | Przekaźnik ogrzewania/ogrzewania tylnej szyby | |
| R04 | – | |
| R05 | – | |
| R06 | – | |
| R07 | – | |
Blok pod maską
Blok bezpieczników i przekaźników

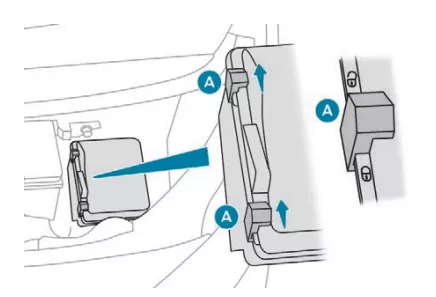

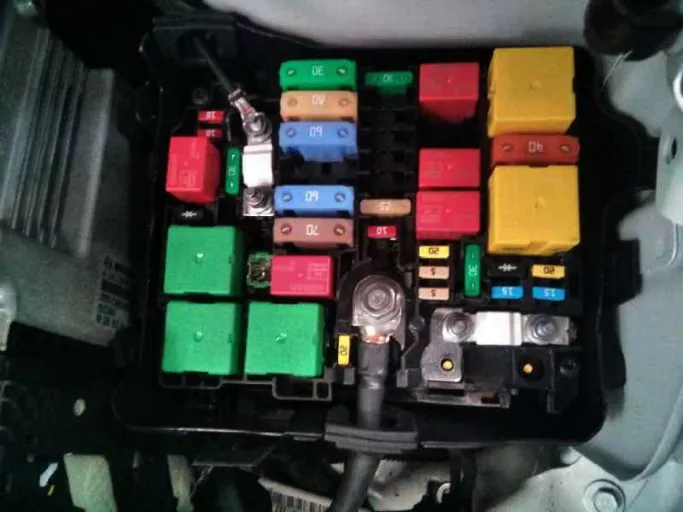

W komorze silnika, pod maską, po lewej stronie, obok akumulatora, znajduje się skrzynka bezpieczników i przekaźników. Przykład dostępu pokazano na schemacie.

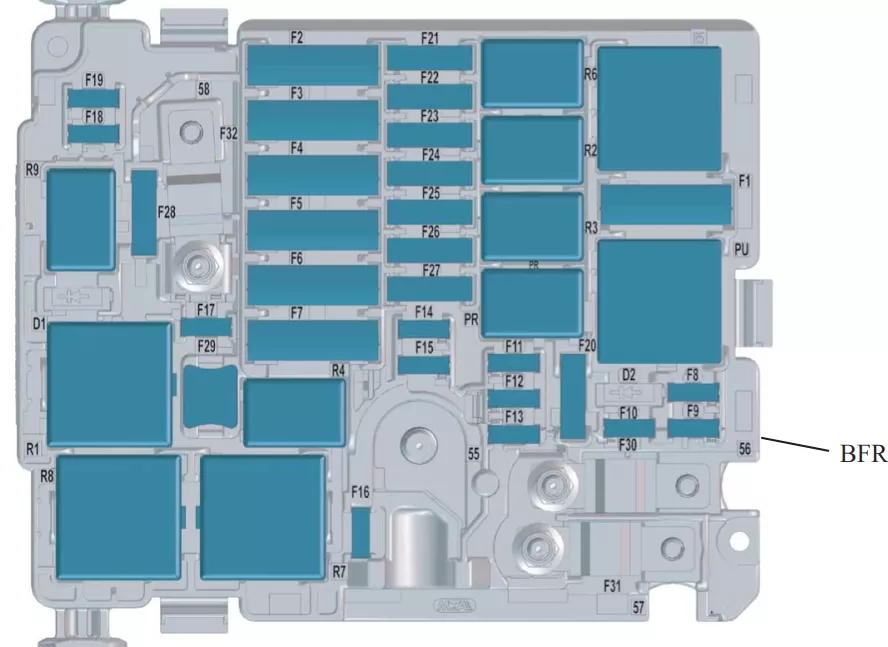

| Numer | Spotkanie |
|---|---|
| F1 | Wentylator klimatyzatora |
| F2 | Komputer systemu ABS/ESP |
| F3 | Skrzynka bezpieczników przedziału pasażerskiego 3 |
| F4 | Komputer systemu ABS/ESP |
| F5 | Inteligentny moduł przełączający (kierunkowskazy prawe, światła boczne przednie prawe, światła stopu prawe, światła cofania lewe, światła przeciwmgielne prawe). Podgrzewana przednia szyba 20A |
| F6 | Jednostka sterująca wentylatorem chłodzącym dwubiegowym (GMV) 20A Kalkulator BVA AxN8 – Kalkulator BVA Ax6III (termiczny) |
| F7 | Inteligentna jednostka przełączająca |
| F8 | Pompa paliwa sterująca silnikiem |
| F9 | Pompa wspomagająca sterowana pilotem (DW10F), zawory wlotowe i wylotowe v zawory elektromagnetyczne – termostat sterowany pilotem – zawór elektromagnetyczny pompy oleju (płukanie EC) – elektryczny zawór elektromagnetyczny – przepływomierz powietrza dolotowego – czujniki tlenu (EP6FADTX) elektryczny zawór elektromagnetyczny zasilania wodą (EP6FDT) |
| F10 | Komputer silnika – Elektrozawór pompy sterującej przepływem paliwa Diesel – Elektrozawór sterujący ciśnieniem turbosprężarki (DV5R i DW10F) – Termostat S (DV5R) – Podgrzewacz oczyszczający – Elektrozawory sterujące zaworami dolotowymi i wydechowymi (EP6FADTX) – Płukanka TS) |
| F11 | Komputer silnika |
| F12 | Urządzenia – przekaźnik GMV – Istars – DMTC, elektryczne chłodzenie wodne z turbodoładowaniem (EB2ADTS i EP6FADTX), inteligentna jednostka serwisowa (EP6FADTX) |
| F13 | Inteligentna jednostka przełączająca |
| F14 | Jednostka poziomu naładowania baterii |
| F15 | 10A Światła do jazdy dziennej |
| F16 | Podgrzewana przednia szyba |
| F17 | Diagnostyka przekaźnika GMP BFRM – BSI1 – Komputer silnika – Dolny czujnik Nox (wtryskiwacze DV5R i DW10 (DV5R)) |
| F18 | Prawe światła drogowe |
| F19 | Lewe światło drogowe |
| F20 | Komputer silnika l Pompa wspomagająca (do ER6EDT) – cewki zapłonowe (EB2ADTS i EP6FADTX) |
| F21 | Rozrusznik |
| F22 | Rezerwacja – Taxi |
| F23 | Rozrusznik / Generator |
| F24 | Zasilanie przyczepy |
| F25 | Skrzynka bezpieczników przedziału pasażerskiego 3 |
| F26 | Światła przeciwmgielne |
| F27 | Inteligentny moduł przełączający (światło mijania prawe – światło cofania prawe – światło przeciwmgielne lewe – światło pozycyjne tylne lewe – trzecie światło stopu.) |
| F28 | Zasilanie pompy mocznika i rezystor grzejny przewodu mocznika (UCE lub DV5R) – czujnik Nox (DW10F) – komputer silnika (EP6FADTX) |
| F29 | Wycieraczka przedniej szyby |
| F30 | Jednostka podgrzewania wstępnego |
| F31 | Jednostka przełączająca i zabezpieczająca |
| F32 | Wspomaganie kierownicy, Lewe światło mijania – Statyczne kierunkowskazy – Boczne kierunkowskazy – Lewe kierunkowskazy – Przednie lewe i tylne prawe światła boczne – Lewe światło stopu – Oświetlenie tablicy rejestracyjnej. |
| Przekaźnik | |
| R1 | Komputer sterujący silnikiem / Diesel Euro6 (zasilanie modułu SCR) |
| R2 | Kompresor klimatyzacji / Elektryczny podgrzewacz szyby przedniej |
| R3 | Przygotowanie rozrusznika/ciepła |
| R4 | Światła przeciwmgielne / światła do jazdy dziennej |
| R5 | Wentylator klimatyzatora |
| R6 | Rozrusznik |
| R7 | Wycieraczka przednia |
| R8 | Wycieraczka przednia |
| R9 | Reflektory |
Duże bezpieczniki główne można podłączyć do dodatniego bieguna akumulatora.
Bezpieczniki i przekaźniki Citroen DS7 Crossback. Schemat bezpieczników Citroen DS7 Crossback.
